Vue d'ensemble du produit

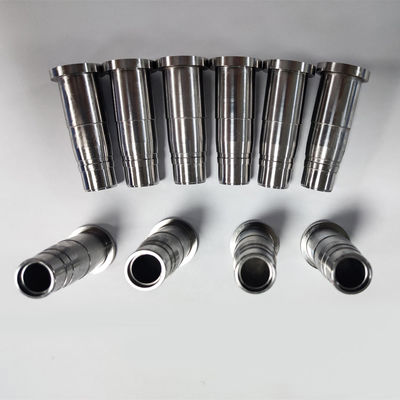

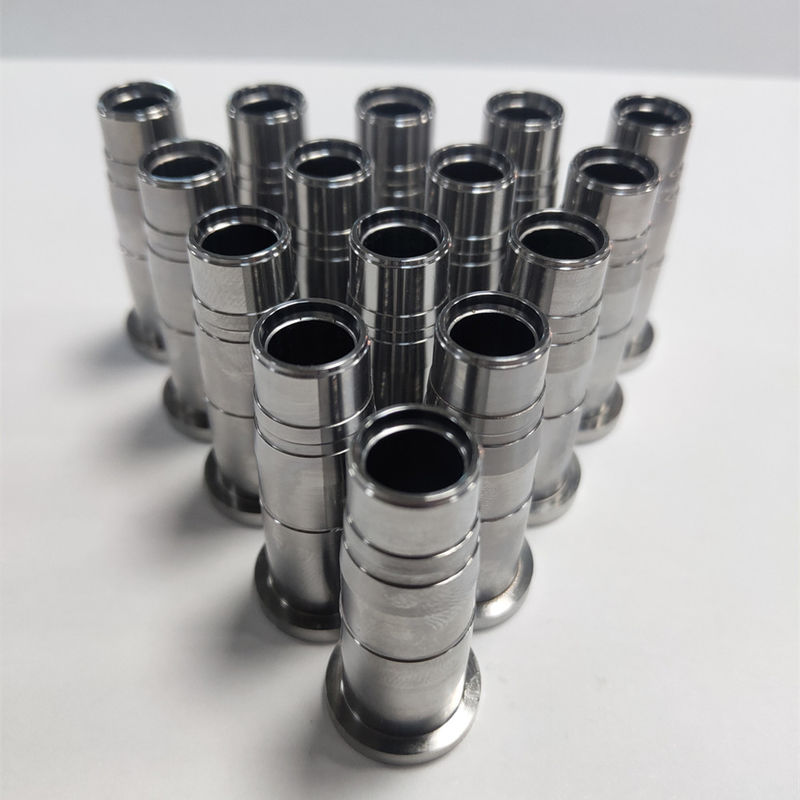

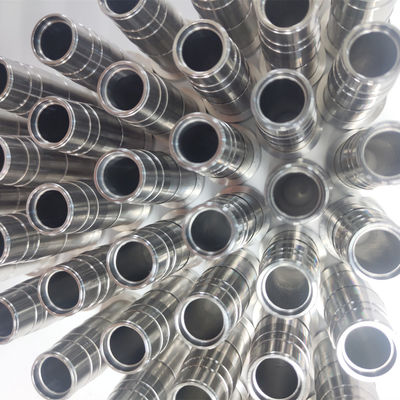

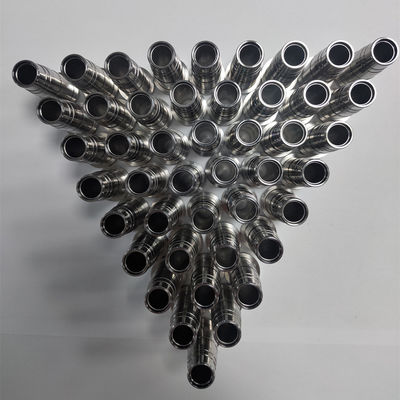

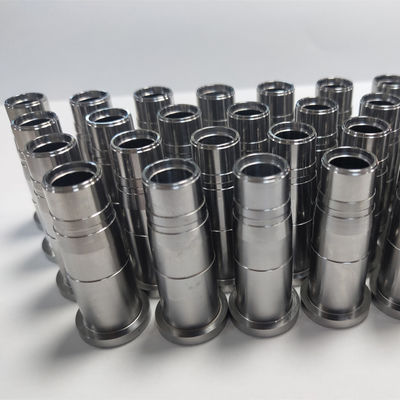

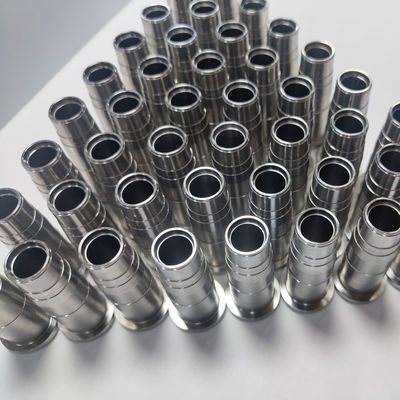

S136 Les inserts de noyau sont des composants de moule à haute performance utilisés sur lescôté du noyau (moitié mobile)Ils forment des caractéristiques internes essentielles telles que lediamètre intérieur du bouchon, fils, zones d'étanchéité et géométries liées à l'ajustement¥zones qui déterminent directement si un bouchon s'assemble sans heurts et s'assèche de façon fiable.
Fabriqués à partir de:S136 acier moulé inoxydable, ces inserts de noyau sont généralement sélectionnés pour les moules à capuche car ils combinentexcellente résistance à la corrosionLes moulins à mousse sont très faciles à polir et les performances de traitement thermique sont stables, ce qui est important lorsque les moules ont de longs cycles de production, sont exposés à un environnement humide ou nécessitent un nettoyage fréquent.
En tant que fabricant de pièces de moule de précision sur mesure, nous usine S136 inserts de noyau aux dessins du client avec un contrôle strict deles dates, la concentricité, la finition de surface et les tolérances d'ajustement, permettant à la fois de construire de nouveaux moules et de remplacer des noyaux.
Description du produit
Uneinsert du noyau (noyau)Dans les moules à capuche en plastique, le noyau est particulièrement critique car il définit les dimensions fonctionnelles et les performances d'étanchéité.
Ce que l'insertion du noyau forme généralement dans un moule de capuchon
- Paroi interne et diamètre intérieur (ID)
- Caractéristiques des fils / baïonnettes(selon la conception du capuchon)
- Terres d'étanchéité et surfaces de contact
- Structures et dispositifs de rétention
- Interfaces géométriques liées à l'éjection(lorsqu'il est conçu dans le système central)
Pourquoi S136 pour les inserts de noyau
S136 est un acier inoxydable largement utilisé pour les environnements de moulage où la résistance à la corrosion et la stabilité de surface sont importantes.
- Résistance à la rouille/corrosionde l'humidité, des conditions de refroidissement de l'eau et des produits chimiques de nettoyage
- Bonne polissabilitépour des surfaces lisses et une libération stable
- Potentiel de dureté fiableaprès un traitement thermique approprié, permettant une longue durée de vie
Remarque: la dureté exacte et le niveau de finition sont fabriqués selon les spécifications du client, en fonction de la géométrie de la pièce et des conditions de fonctionnement du moule.
Applications
Ces composants sont utilisés dansmoules d'injection en plastiquecommeles inserts de noyaupour les systèmes à plusieurs cavités ou à une seule cavité.
Scénarios d'utilisation courants:
- Nouveaux projets de moules à capuche nécessitant des noyaux inoxydables
- Noyaux de remplacement pour l'entretien ou la récupération des dommages
- Réaménagement du noyau pour améliorer l'ajustement, l'étanchéité ou la stabilité du cycle
(Nous nous concentrons sur la fonction du moule plutôt que de revendiquer des produits finaux spécifiques au-delà des "caps en plastique", car la géométrie du capuchon varie considérablement selon le projet.)
Des capacités de précision et de fabrication
Les noyaux de capuchon nécessitent un contrôle strict de la précision dimensionnelle et de la qualité de la surface, en particulier pour les fils et les zones d'étanchéité.
Processus de fabrication
- Tournois et fraisages CNC de précision
- Le broyage pour les surfaces critiques OD/ID et de référence
- EDM / EDM de fil pour géométrie spéciale (le cas échéant)
- Coordination du traitement thermique (durcissement sous vide + trempage, selon les spécifications)
- Polissage / finition fine pour les zones fonctionnelles
Contrôles critiques typiques pour les noyaux de capot
- Concentricité et écoulemententre la formation des surfaces et la localisation des dates
- Précision du profil du fil(si le noyau du bouchon est fileté)
- Finition de surfacesur les terrains d'étanchéité pour soutenir l'étanchéité constante et l'éjection facile
- Adaptation à répétitiondans la base du moule ou la plaque de base (interchangeabilité)
Inspection et documentation
- Rapports d'inspection dimensionnelle disponibles
- Certification du matériau disponible sur demande
- Options de marquage et de traçabilité (telles que spécifiées)
Valeur du client pour les performances du noyau de moule de plafond
S'assurer d'un scellement et d'un assemblage fiables
Dans la production de bouchon, de petits écarts dans la géométrie du noyau peuvent causer des problèmes d'assemblage, des fuites ou un couple incohérent.étanchéité stable et ajustement constantà travers les longs trajets.
Une durée de vie plus longue dans des conditions humides ou corrosives
La résistance à la corrosion du S136 contribue à réduire les défauts de surface liés à la rouille et la fréquence d'entretien, favorisant ainsi latemps de fonctionnement plus long du mouleet une production plus propre.
Libération stable des pièces et qualité de surface
Les surfaces de noyau correctement finies améliorent le comportement de relâchement et aident à maintenir une apparence cohérente de la pièce, réduisant les arrêts imprévus et la ferraille.
Maintenance plus rapide avec des noyaux remplaçables
Les inserts de noyau permettent un remplacement ciblé au lieu de retravailler l'ensemble du bloc de moule, ce qui réduit les temps d'arrêt et les coûts de maintenance.
Ce dont nous avons besoin pour les citations
Pour citer avec précision les inserts de noyau S136, veuillez indiquer:
- Les produits de base doivent être présentés dans un ensemble de formats.+dessin 2Davec des tolérances
- Matériau confirmé:S136(ou équivalents acceptés, le cas échéant)
- Exigence de traitement thermique: dureté visée (s'il y a lieu)
- Exigences relatives à la finition/polissage des surfaces pour les zones de formage
- Liste des dimensions critiques (fil, zones d'étanchéité, identifiants clés/OD)
- Détails de l'ajustement: diamètre de localisation, épaule, méthode de rétention, références du point de référence
- Quantité et délai de livraison souhaité
- Besoins d'inspection/de documentation (FAI, format du rapport CMM, traçabilité)
Si vous remplacez un noyau existant, fournir le dessin d'origine (ou les dimensions de la pièce d'accouplement) permet d'assurer un ajustement en cascade.
Questions fréquemment posées
Q1: Fabriquez-vous selon les dessins du client?
Oui, nous sommes un fabricant de pièces de moules de précision sur mesure et nous produisons strictement selon vos dessins, tolérances et définitions de données.
Q2: Pouvez-vous fournir des rapports d'inspection et des certificats de matériaux?
Oui, nous pouvons fournir des rapports d'inspection dimensionnelle et la certification des matériaux sur demande.
Q3: Pouvez-vous prendre en charge les délais d'exécution urgents?
Nous pouvons évaluer la production accélérée en fonction de la géométrie, de la voie de traitement thermique et du champ d'inspection requis.
Questions fréquemment posées sur le Cap Core
Q4: Pourquoi choisir S136 au lieu de 420 ou 1?2083?
Le S136 est généralement choisi pour sa forte résistance à la corrosion et sa bonne polissabilité.et les attentes du cycle de vie partagez vos conditions et nous pourrons vous recommander en conséquence.
Q5: Quelles zones nécessitent la plus grande précision sur un noyau de cap?
Généralement lela terre d'étanchéité, le profil du fil et les dates de localisationsont les plus critiques, car elles affectent l'étanchéité, le couple d'assemblage et l'interchangeabilité.
Q6: Pouvez-vous faire des ensembles multi-cavités avec une consistance correspondante?
On peut fabriquer des ensembles de noyaux avec une cohérence contrôlée de cavité à cavité et fournir des données d'inspection pour les dimensions clés.
J'ai besoin d'un fournisseur fiableS136 inserts de noyau de précision pour moules à injection en plastique?
Envoyez-nous votreDessin STEP/2D, exigences en matière de tolérances et dureté/finition visée, et nous vous répondrons rapidement avec un devis clair, des délais et des options de documentation de qualité.
