Noyau fileté (Noyau à dévisser) pour moules d'injection
Aperçu du produit
Les noyaux filetés sont des composants moulés avec précision utilisés pour former de véritables filetages internes dans les pièces moulées par injection. Contrairement aux noyaux standard, un noyau fileté doit maintenir une géométrie de filetage précise tout en fonctionnant avec un mécanisme de dévissage ou de démoulage rotatif pour libérer la pièce moulée sans endommager les filetages.

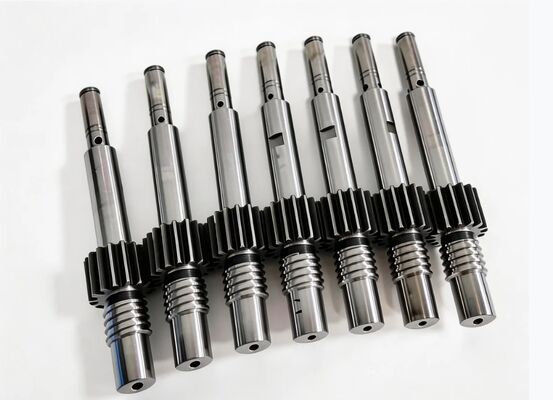

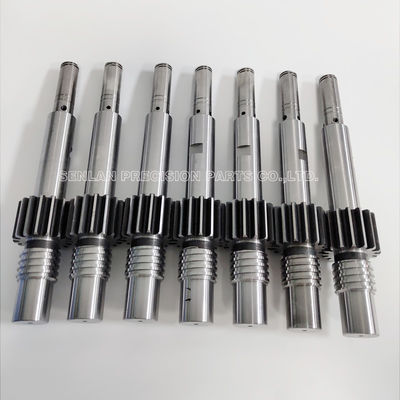

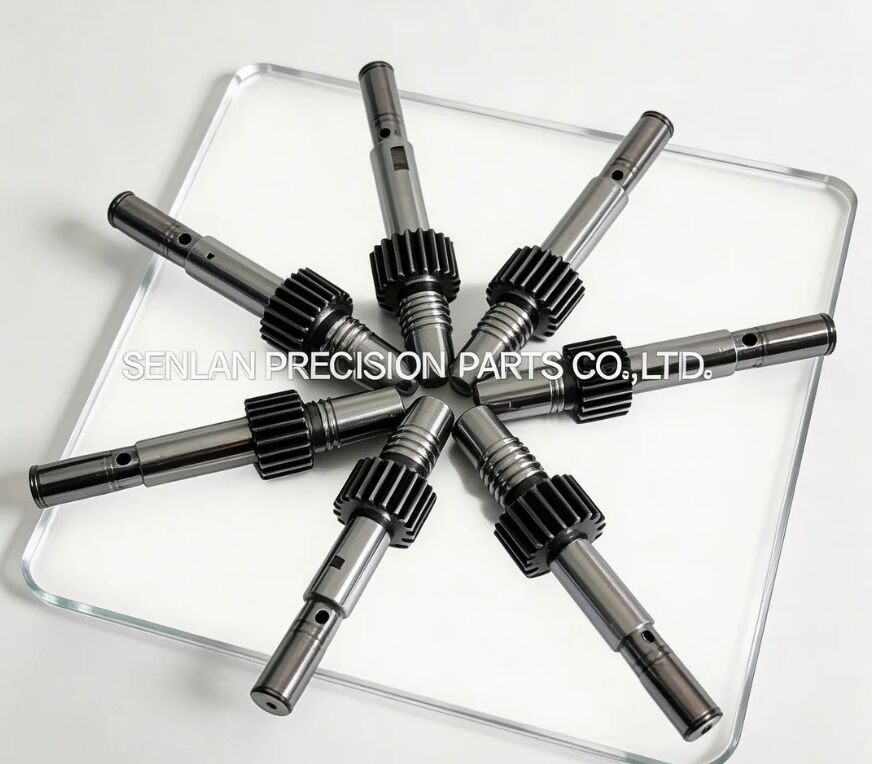

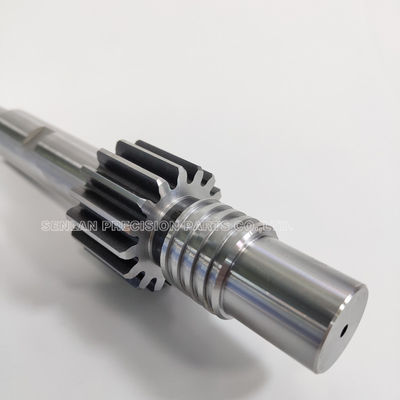

Nos composants de noyau fileté (axe de noyau fileté / insert de noyau fileté) sont fabriqués sur mesure selon les dessins du client avec un contrôle strict du profil du filetage, de la concentricité par rapport à l'axe de rotation, des interfaces d'ajustement et de la finition de surface. Pour les moules à haut volume, une qualité de filetage constante est essentielle pour éviter les problèmes d'assemblage tels que le filetage croisé, la variation de couple, les fuites ou les défaillances de fermeture.
Description du produit
Un noyau fileté est l'élément de formage qui crée le filetage à l'intérieur (ou parfois à l'extérieur) d'une pièce moulée. Dans la plupart des cas, les noyaux filetés fonctionnent dans le cadre d'un système de dévissage, où le noyau tourne lors de l'éjection pour démouler proprement la caractéristique filetée.
Ce qu'un noyau fileté doit contrôler
- Profil du filetage, pas et géométrie d'entrée
- Alignement coaxial entre le filetage et les plans de référence de rotation du noyau
- Ajustements d'installation stables dans la base du moule ou la plaque de noyau
- Finition de surface lisse pour réduire le collage, le grippage et les dommages au filetage
- Caractéristiques d'interface mécanique pour le système d'entraînement (dépendant de la conception)
Construction typique d'un noyau fileté
Selon la conception du moule, un noyau fileté peut inclure :
- Section de formage de filetage (profil de filetage interne)
- Épaules/diamètres de localisation pour une installation répétable
- Caractéristiques d'interface d'entraînement (siège d'engrenage, clavettes, section de couplage, cannelures, etc.)
- Zones d'usure optimisées pour la rotation à cycle long et le contact glissant
Considérations sur les matériaux et les traitements
Les noyaux filetés sont souvent produits à partir d'aciers à outils sélectionnés pour leur résistance à l'usure et leur stabilité dimensionnelle sous des cycles répétés. Le traitement thermique et les traitements/revêtements de surface optionnels peuvent être spécifiés en fonction de :
- Type de résine (matériaux chargés/abrasifs)
- Qualité de surface du filetage requise et comportement au démoulage
- Volume de production et durée de vie attendue
- Température de fonctionnement et stratégie de lubrification
Applications
Les noyaux filetés sont utilisés dans les moules d'injection pour les pièces qui nécessitent un démoulage de filetage réel, y compris :
- Moules d'injection à dévissage (systèmes de démoulage rotatif)
- Moules multi-empreintes nécessitant une qualité de filetage interne constante
- Moules de production à haut volume où la stabilité du filetage affecte les performances d'assemblage et d'étanchéité
- Programmes de noyaux de rechange pour la maintenance préventive et le remplacement rapide
(Les produits finaux exacts varient selon la conception du client ; nous nous concentrons sur la fonction du moule et l'exigence de la caractéristique filetée.)
Capacités de précision et de fabrication
Les noyaux filetés nécessitent à la fois une précision de formage et une précision d'alignement mécanique. Nous contrôlons les paramètres qui affectent directement les résultats de moulage et la stabilité du dévissage.
Processus de fabrication
- Tournage/fraisage CNC de précision pour les plans de référence et les interfaces
- Usinage de filetage selon le profil et la tolérance spécifiés
- Rectification pour les ajustements critiques et les plans de référence de rotation (si nécessaire)
- EDM / EDM filaire pour les caractéristiques d'interface (dépendant du projet)
- Coordination du traitement thermique pour la dureté et la stabilité
- Finition fine/polissage pour les surfaces de filetage et les zones d'usure
- Jeu d'appariement pour les commandes de noyaux filetés multi-empreintes
Contrôles qualité clés
- Vérification du profil du filetage selon les exigences du dessin
- Contrôle de la concentricité/du faux-rond entre les filetages et les plans de référence de rotation
- Contrôle des tolérances d'ajustement pour les interfaces d'installation et de guidage
- Gestion de la finition de surface pour réduire le grippage et améliorer le démoulage
- Contrôle de la cohérence entre les jeux appariés (options d'échantillonnage ou d'inspection à 100 %)
Inspection et documentation
- Rapport d'inspection dimensionnelle disponible (caractéristiques clés ou rapport complet)
- Certificats de matériau et enregistrements de traitement thermique sur demande
- Options de marquage série/traçabilité pour la gestion des empreintes/jeux
Pourquoi c'est important / Valeur client pour la qualité du filetage et la stabilité du dévissage
Assemblage plus fiable et couple constant
Une géométrie de filetage précise réduit le risque de filetage croisé et stabilise les performances de couple dans les lignes d'assemblage automatisées.
Moins de rebuts et moins d'arrêts
Un contrôle stable du faux-rond et une bonne finition de surface aident à prévenir les dommages au filetage, le collage et les problèmes de mécanisme de dévissage.
Durée de vie plus longue sous rotation répétée
Une sélection correcte des matériaux, un traitement thermique et une finition des zones d'usure réduisent l'usure et maintiennent la qualité du filetage sur de longues séries.
Maintenance plus rapide avec des pièces de rechange interchangeables
Les noyaux filetés remplaçables permettent un remplacement rapide sans retravail majeur du moule, soutenant des calendriers de maintenance prévisibles.
Ce dont nous avons besoin pour un devis
Pour établir un devis précis pour les noyaux filetés, veuillez fournir :
- CAO 3D (STEP/IGES) et dessin 2D (PDF/DWG)
- Spécification du filetage (profil, pas, tolérance, exigences d'entrée)
- Méthode de démoulage du moule (système de dévissage/rotatif) et détails de l'interface d'entraînement
- Exigence de matériau (ou résine/conditions de production pour recommandation)
- Spécification du traitement thermique/dureté cible
- Exigence de finition de surface pour le filetage et les zones d'usure
- Quantité (pièces uniques ou jeux multi-empreintes)
- Exigences d'inspection/documentation (FAI, format de rapport, échantillonnage vs inspection à 100 %)
- Délai et exigences d'emballage
S'il s'agit d'une pièce de remplacement, la fourniture des dimensions de l'interface d'accouplement (plans de référence de rotation, siège d'entraînement, épaules de localisation) permet d'assurer une compatibilité directe.
Questions fréquemment posées
Pourquoi les pièces filetées nécessitent-elles un noyau à dévisser ?
De nombreuses conceptions de filetages ne peuvent pas être retirées d'un noyau droit sans endommager le filetage. Un noyau à dévisser tourne pour démouler proprement la caractéristique filetée.
Qu'est-ce qui cause le filetage croisé ou un couple incohérent dans les pièces moulées ?
Les causes courantes incluent la déviation du profil du filetage, le faux-rond par rapport à l'axe de rotation, une mauvaise finition de surface, l'usure ou un désalignement du mécanisme de dévissage.
Pouvez-vous fournir des jeux de noyaux filetés appariés pour les moules multi-empreintes ?
Oui. Nous pouvons fabriquer des jeux appariés avec une cohérence contrôlée entre les empreintes et fournir des données d'inspection pour les caractéristiques clés du filetage et des plans de référence.
Prenez-vous en charge les caractéristiques d'interface d'entraînement (siège d'engrenage, section de couplage, etc.) ?
Oui. Nous fabriquons selon votre dessin, y compris les caractéristiques d'interface d'entraînement et de localisation requises par le système de dévissage.
Fournissez-vous des rapports d'inspection et des certificats de matériau ?
Oui. Les rapports d'inspection et les certificats de matériau/traitement thermique sont disponibles sur demande.
Ingénierie
Envoyez vos dessins et spécifiez les exigences du filetage, les plans de référence de rotation et les caractéristiques d'interface d'entraînement. Nos ingénieurs examineront la fabricabilité et fourniront un plan de production pour assurer des performances de dévissage stables et une cohérence du filetage.
