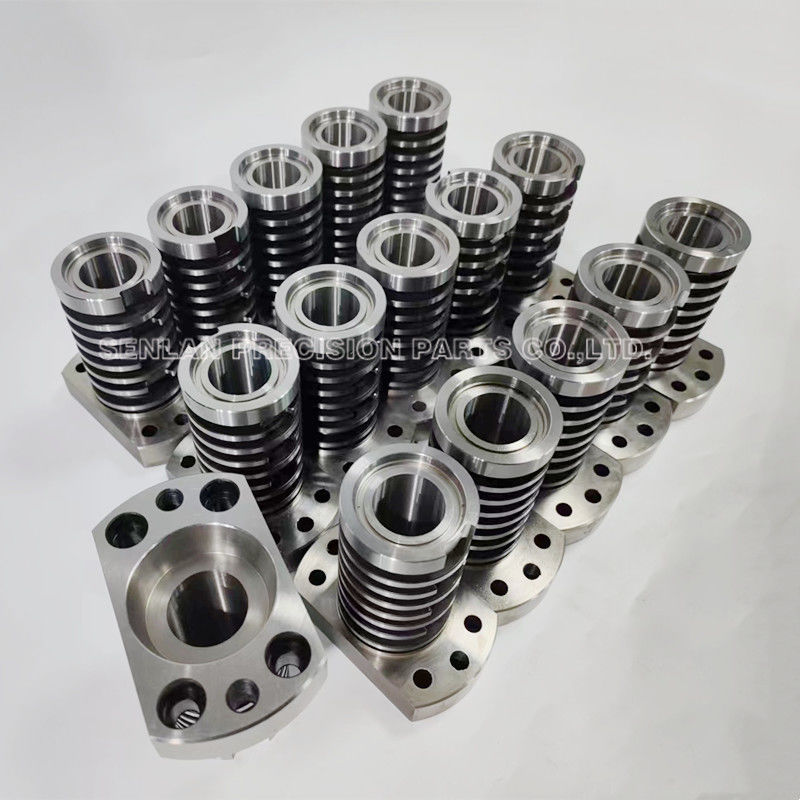

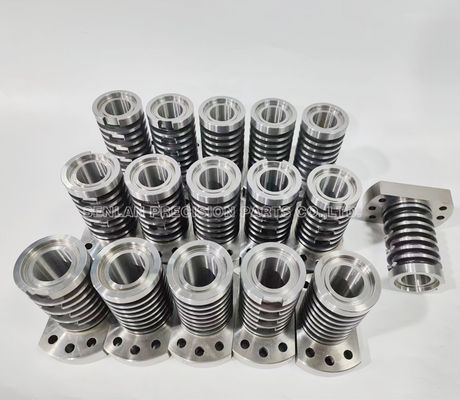

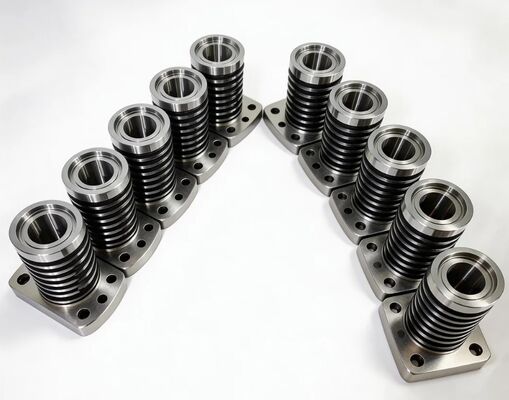

Inserts de noyau filetés SKD61 pour moules d'injection plastique
Les inserts de noyau filetés sont des composants de formage de précision utilisés pour créerde vrais filetages internesdans les pièces moulées par injection. Comme les filetages sont des caractéristiques fonctionnelles, la précision est essentielle : de petits écarts de profil, de pas ou d'alignement peuvent entraîner un mauvais enfilage, une variation du couple, des fuites ou des échecs d'assemblage.
Nosinserts de noyau filetés SKD61sont fabriqués sur mesure selon les dessins du client pour un formage de filetage stable et une durabilité à long terme. Le SKD61 (JIS) est largement utilisé pour les composants d'outillage qui nécessitentune ténacité, une résistance à la fatigue thermique et des performances stablessous des cycles répétés, en particulier lorsque le noyau fileté fonctionne dans des conditions de contrainte élevée ou dans des moules avec des mécanismes rotatifs/de dévissage.
Description du produit
Uninsert de noyau filetéforme la caractéristique de filetage interne d'une pièce moulée. Selon la conception de la pièce et l'architecture du moule, il peut être utilisé avec unmécanisme de dévissageou d'autres méthodes de démoulage. Quel que soit le style d'éjection, les noyaux filetés doivent maintenir une géométrie précise et un état de surface stable pour maintenir la qualité du filetage constante sur la durée de vie de la production.
Ce qu'un insert de noyau fileté contrôle généralement :
- Profil de filetage, pas et géométrie d'entrée
- Alignement filetage-axe pour un assemblage et un couple constants
- Repères de localisation pour une installation répétable dans le moule
- Finition de surface qui facilite le démoulage et protège l'intégrité du filetage
- Caractéristiques d'interface requises par le mécanisme du moule
Pourquoi le SKD61 est couramment utilisé pour les noyaux filetés :
Le SKD61 est apprécié pour ses performances équilibrées dans des conditions de moule exigeantes :
- Haute ténacitépour résister à l'écaillage et à la fissuration aux bords du filetage
- Résistance à la fatigue thermiquepour les cycles de chauffage/refroidissement répétés
- Réponse de traitement thermique stable pour une dureté et une durabilité pratiques
- Bonne fiabilité globale pour les composants d'outillage à cycle élevé
La dureté finale, les tolérances et la finition de surface sont produites selon vos dessins et les exigences du projet.
Structures courantes de noyaux filetés :
- Section de formage de filetage avec géométrie de crête/creux contrôlée
- Épaulement/diamètre de localisation pour un positionnement stable
- Détails de rétention (filetages, méplats, caractéristiques clés)
- Zones d'usure optimisées pour une longue durée de vie
Applications
Les inserts de noyau filetés SKD61 sont utilisés dans lesmoules d'injection plastiquepour :
- Moules nécessitant un vrai formage de filetage interne
- Production à haut volume où la constance du filetage affecte le rendement
- Moules multi-empreintes nécessitant des jeux de noyaux filetés assortis
- Programmes d'outillage utilisant des pièces de rechange interchangeables pour une maintenance efficace
- Conceptions de moules utilisant des systèmes de démoulage par dévissage/rotation
Les produits finis varient selon la conception du client ; nous nous concentrons sur la fonction du moule et les performances des caractéristiques filetées.
Capacités de précision et de fabrication
Les inserts de noyau filetés nécessitent à la fois une précision géométrique et une stabilité après traitement thermique. Nous fabriquons avec un contrôle de processus conçu pour protéger la précision de la forme du filetage et la constance des jeux.
Processus de fabrication :
- Tournage/fraisage CNC de précision pour les repères et les interfaces
- Usinage de filetage selon le profil et la tolérance spécifiés
- Rectification pour les ajustements critiques et les repères de rotation
- Électroérosion / Électroérosion à fil pour les caractéristiques spéciales
- Coordination du traitement thermique pour la dureté et la stabilité cibles
- Finition fine/polissage pour les surfaces de filetage et les zones d'usure
- Assortiment des jeux pour les commandes multi-empreintes
Contrôles qualité clés pour les noyaux filetés :
- Vérification du profil de filetage selon les exigences du dessin
- Contrôle de la concentricité/du faux-rond entre la géométrie du filetage et les repères de localisation
- Contrôle de la tolérance d'ajustement pour l'installation directe et l'interchangeabilité
- Gestion de la finition de surface pour réduire le grippage et améliorer le comportement au démoulage
- Contrôle de la constance entre les jeux
Inspection et documentation :
- Rapports d'inspection dimensionnelle disponibles
- Certificats matière et enregistrements de traitement thermique sur demande
- Options de marquage série/traçabilité pour la gestion des empreintes et des jeux
Valeur client pour la qualité du filetage et la durée de vie de l'outil
- Performances d'assemblage et de couple constantes - Des filetages précis aident à réduire le mauvais enfilage et à stabiliser le couple dans les processus d'assemblage.
- Rendement plus élevé en production multi-empreintes - Les jeux de noyaux filetés assortis réduisent la variation d'une empreinte à l'autre et améliorent la constance globale de la production.
- Durée de vie plus longue dans des cycles exigeants - La ténacité et la résistance à la fatigue thermique du SKD61 aident à maintenir l'intégrité du filetage sur des séries de production prolongées.
- Maintenance plus rapide avec des noyaux filetés interchangeables - Les noyaux remplaçables permettent des réparations rapides et réduisent les temps d'arrêt sans retravail majeur du moule.
Ce dont nous avons besoin pour un devis
Pour établir un devis précis pour les inserts de noyau filetés SKD61, veuillez fournir :
- CAO 3D (STEP/IGES) et dessin 2D (PDF/DWG)
- Quantité (pièces uniques ou jeux multi-empreintes)
- Exigence matière :SKD61
- Spécification du traitement thermique / de la dureté cible
- Spécifications du filetage (profil, pas, tolérance, exigences d'entrée)
- Tolérances critiques (repères, ajustements, faux-rond/concentricité, zones fonctionnelles)
- Exigence de finition de surface pour le filetage et les zones d'étanchéité
- Détails de l'interface du moule (diamètre/épaulement de localisation, méthode de rétention)
- Besoins d'inspection/documentation (FAI, format du rapport, échantillonnage vs inspection à 100 %)
- Délai et exigences d'emballage
Si vous remplacez des noyaux existants, la fourniture des dimensions de la plaque de couplage/interface aide à garantir la compatibilité directe.
Questions fréquemment posées
Le SKD61 convient-il aux inserts de noyau filetés ?
Oui. Le SKD61 est couramment utilisé pour les composants d'outillage qui nécessitent ténacité et stabilité sous des cycles répétés, aidant à protéger les bords du filetage et à maintenir les performances à long terme.
Pourquoi les filetages moulés présentent-ils parfois un couple incohérent ou un mauvais enfilage ?
Les causes courantes incluent la déviation du profil du filetage, le faux-rond par rapport à l'axe, les problèmes de finition de surface, l'usure ou les problèmes d'alignement d'installation. L'usinage précis et les ajustements stables réduisent ces risques.
Pouvez-vous fournir des jeux de noyaux filetés assortis pour les moules multi-empreintes ?
Oui. Nous pouvons fabriquer des jeux assortis avec une variation contrôlée et fournir des données d'inspection pour les caractéristiques clés du filetage et des repères.
Fournissez-vous des rapports d'inspection et des certificats matière ?
Oui. Les rapports d'inspection, les certificats matière et les enregistrements de traitement thermique sont disponibles sur demande.
Envoyez-nous vosdessins STEP/2D, spécifications de filetage, quantités, dureté cible, exigences de tolérance/finition et date de livraison requise. Nous vous répondrons rapidement avec un devis clair, un délai et les options de documentation qualité disponibles pour les inserts de noyau filetés SKD61.
