Les moules de préformes PET reposent sur un système noyau-manchon hautement conçu pour former la géométrie intérieure, la finition du goulot et les surfaces d'étanchéité critiques de la préforme—les caractéristiques qui affectent directement les performances de moulage par soufflage en aval, l'étanchéité des bouteilles et la stabilité de la ligne.
Présentation du produit

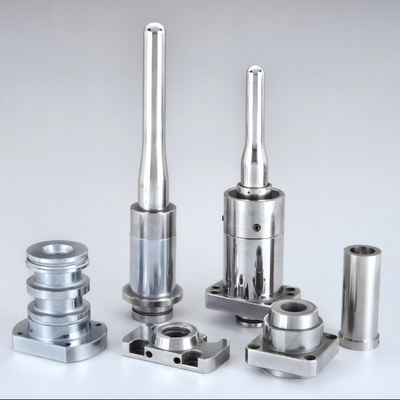

Nos composants noyau et manchon pour préformes PET sont fabriqués comme des pièces de moule de précision pour des applications à haute cavité et à cycle élevé. Les ensembles typiques comprennent le noyau de préforme, les interfaces manchon/bague de goulot côté cavité, et les composants de précision associés qui contrôlent le diamètre intérieur de la préforme, les détails de la finition du goulot et la concentricité. Nous usinons ces pièces selon les dessins du client avec un contrôle strict de l'ajustement, du faux-rond, de l'état de surface et de la stabilité thermique, prenant en charge les nouveaux moules de préformes et les outillages de remplacement.
Il ne s'agit pas d'un outillage d'injection général—l'outillage de préforme doit résister à une injection à haute pression, de longues séries de production et des exigences dimensionnelles strictes au niveau de la finition du goulot, où même une petite variation peut causer des problèmes de fuite ou de bouchage.
Description du produit
Dans un moule de préforme PET, le noyau forme les caractéristiques internes de la préforme, tandis que le manchon et les composants liés au goulot supportent la finition externe du goulot et la géométrie fonctionnelle d'étanchéité/bouchage. Le système doit maintenir un alignement précis sous le cycle thermique et une haute pression d'injection.
Ce que ces composants contrôlent généralement
- Le diamètre intérieur (ID) de la préforme et la distribution de la paroi influencent
- La géométrie de la finition du goulot (filets, zone d'anneau de support, surfaces d'étanchéité)
- La concentricité et le faux-rond entre la finition du goulot et le corps
- La qualité de surface qui impacte la clarté, les marques d'écoulement et la stabilité du démoulage
- Interchangeabilité pour une maintenance rapide en production à haute cavité
Types de composants courants dans un ensemble noyau et manchon
- Noyau de préforme (broche de noyau / ensemble tige de noyau)
- Manchon / manchon de noyau (selon l'architecture du moule)
- Interfaces d'outillage de finition de goulot (par exemple, bagues de goulot / pièces de support selon la conception)
- Bagues, retenues et pièces d'accouplement de précision (spécifique au projet)
Options de matériaux (typiques pour l'outillage de préforme PET)
La sélection dépend du nombre de cavités, des conditions de résine, de la stratégie de refroidissement et de la durée de vie requise :
- Aciers de moule inoxydables de haute qualité pour la résistance à la corrosion et la stabilité du polissage
- Aciers à outils trempés pour les zones d'usure et la durabilité à cycle long
- Matériaux à haute conductivité thermique en option dans des zones localisées (selon la conception)
- Des traitements de surface/revêtements peuvent être utilisés lorsque l'usure et le démoulage sont prioritaires
Nous fabriquons selon votre dessin et votre norme de moule ; le matériau et le traitement thermique peuvent être fabriqués selon vos spécifications ou proposés en fonction de vos conditions d'exploitation.
Applications
- Moules d'injection de préformes PET (systèmes à cavité unique à haute cavité)
- Outillage de préforme pour les lignes de contenants PET pour boissons, eau, huile comestible et autres (selon le projet)
- Outillage de remplacement pour la maintenance, la récupération de l'usure et les améliorations de performance
Capacités de précision et de fabrication
L'outillage de préforme PET est extrêmement sensible à l'alignement et à l'intégrité de la surface. Nous nous concentrons sur les contrôles de fabrication qui ont un impact direct sur la stabilité de la production.
Processus de fabrication
- Tournage/fraisage CNC de précision pour les caractéristiques coaxiales et de profil
- Rectification de haute précision pour les ajustements critiques et les zones d'étanchéité
- EDM / EDM filaire pour les géométries spéciales (si nécessaire)
- Coordination contrôlée du traitement thermique pour la dureté et la stabilité
- Polissage / finition fine pour les surfaces fonctionnelles et d'apparence
- Contrôle de l'appariement et de la cohérence de l'assemblage pour les commandes multi-ensembles
Contrôles de précision clés (critiques pour la préforme)
- Contrôle de la concentricité / du faux-rond entre les surfaces de formage et les plans de référence de localisation
- Tolérances d'ajustement aux interfaces manchon-noyau (stables sous cycle thermique)
- Précision des détails de la finition du goulot (filets + surfaces d'étanchéité)
- Qualité de l'état de surface pour supporter un démoulage stable et une clarté constante
- Interchangeabilité pour une maintenance rapide en production
Inspection et documentation
- Rapports d'inspection dimensionnelle (rapport CMM/mesure sur demande)
- Certificats de matériau et enregistrements de traitement thermique (sur demande)
- Options de marquage de série et de traçabilité pour la gestion des ensembles
Valeur client pour la stabilité de la production de préformes PET
Finition de goulot constante = étanchéité et bouchage fiables
La finition du goulot est la zone la plus fonctionnelle d'une préforme. Les composants de noyau et de manchon de précision supportent un engagement de filetage, une performance d'étanchéité et une constance du couple de bouchage stables.
Meilleure concentricité = moulage par soufflage plus stable
Une mauvaise concentricité peut entraîner une distribution inégale du matériau lors du moulage par soufflage. Un outillage précis aide à maintenir l'alignement central, favorisant une meilleure qualité de bouteille et une stabilité du processus.
Durée de vie plus longue de l'outillage dans des conditions de cycle élevé
Les lignes de préformes fonctionnent longtemps et rapidement. Une sélection appropriée des matériaux, un traitement thermique et des ajustements contrôlés réduisent l'usure et prolongent les intervalles de service.
Maintenance plus rapide avec des composants remplaçables et appariés
Les systèmes noyau et manchon permettent un remplacement plus rapide et une réduction des temps d'arrêt—particulièrement important pour la production à haute cavité.
Ce dont nous avons besoin pour un devis
Pour établir un devis précis pour les composants noyau et manchon de préformes PET, veuillez fournir :
- CAO 3D (STEP/IGES) + dessins 2D avec GD&T/tolérances
- Liste des composants : noyau, manchon, pièces liées au goulot, retenues, etc.
- Exigences matérielles (ou conditions d'exploitation pour que nous puissions recommander)
- Dureté cible et exigences de traitement thermique
- Exigences de finition de surface / polissage (en particulier pour la finition du goulot et les zones d'étanchéité)
- Liste des dimensions critiques (finition du goulot, profil du filetage, plans de référence, ajustements)
- Référence de la norme/du système de moule (si applicable)
- Quantité (nombre d'ensembles / nombre de cavités) et délai de livraison
- Exigences d'inspection (FAI, rapport CMM, marquage de traçabilité)
Si vous remplacez un outillage existant, le partage du dessin d'origine et des dimensions de l'interface du moule aide à garantir une compatibilité directe.
Questions fréquemment posées
Q1 : Fabriquez-vous selon les dessins et normes du client ?
Oui. Nous sommes un fabricant de pièces de moules de précision personnalisées et produisons strictement selon vos dessins, tolérances et références de datum.
Q2 : Pouvez-vous fournir des rapports d'inspection et des certifications ?
Oui. Nous pouvons fournir des rapports d'inspection dimensionnelle et des certificats de matériau/traitement thermique sur demande.
Q3 : Pouvez-vous prendre en charge des ensembles appariés pour les moules multi-cavités ?
Oui. Nous pouvons fabriquer plusieurs ensembles avec une cohérence contrôlée et fournir des données d'inspection pour les dimensions clés.
Q4 : Pourquoi les tolérances noyau et manchon sont-elles si critiques dans les moules de préformes ?
Parce que de petits écarts peuvent affecter la précision de la finition du goulot, la performance d'étanchéité, la concentricité et la stabilité du moulage par soufflage en aval—entraînant des rebuts ou des problèmes de ligne.
Q5 : Quelles surfaces sont généralement les plus critiques ?
Généralement la finition du goulot (filets + zone d'étanchéité), les plans de référence de localisation et les ajustements d'accouplement manchon-noyau sont les plus critiques en raison de leur effet direct sur la performance de bouchage et l'alignement.
Q6 : Pouvez-vous fabriquer des pièces de remplacement compatibles avec les moules existants ?
Oui. Avec les dessins (ou les données d'interface mesurées), nous pouvons produire des composants de remplacement conçus pour un ajustement direct et des performances de production stables.
Vous recherchez un fournisseur fiable de composants noyau et manchon pour préformes PET ?
Envoyez-nous vos dessins (STEP/2D), votre nombre de cavités, vos exigences matérielles/traitement thermique et votre calendrier de livraison. Nous vous répondrons rapidement avec un devis clair, un délai de livraison et les documents de qualité disponibles (rapport d'inspection, certificat de matériau, options de traçabilité).
