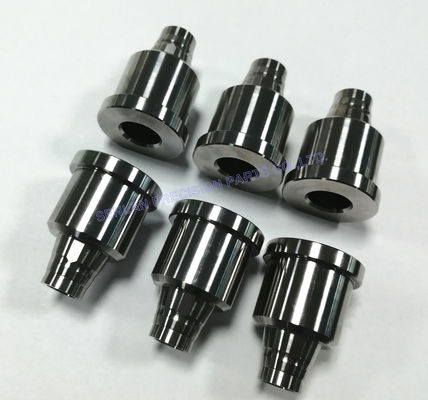

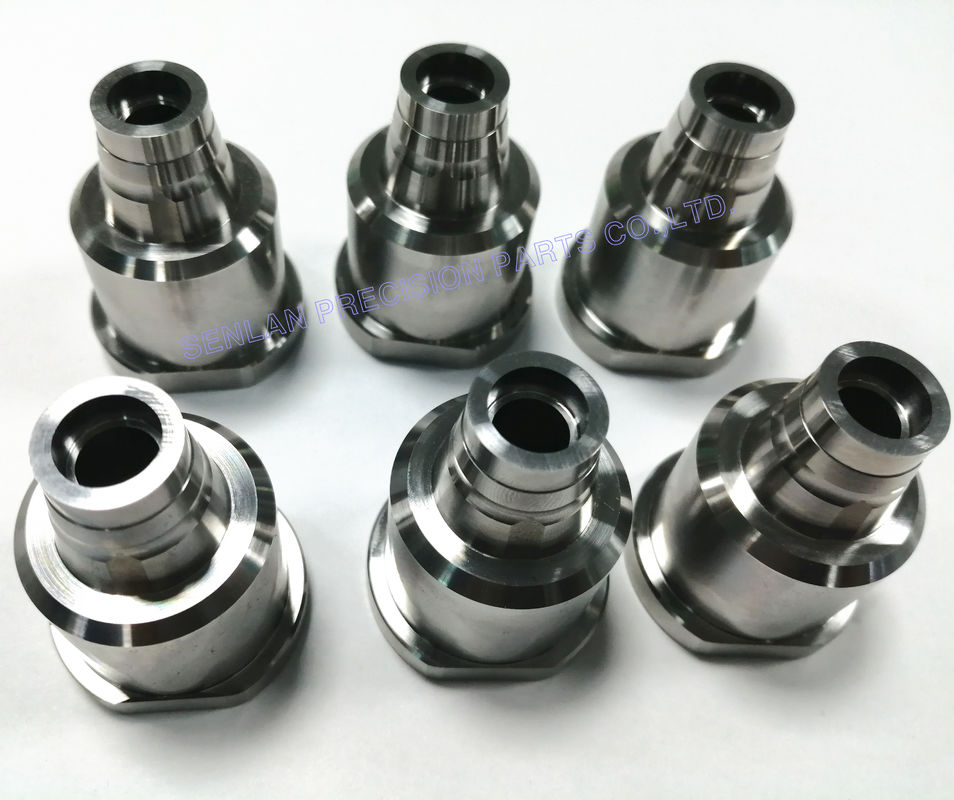

Bague d'injection de précision / Siège de buse de canal chaud pour moules d'injection

Présentation du produit

La bague d'injection de précision, également connue sous le nom de siège de buse de canal chaud, est un composant structurel clé utilisé dans les systèmes de moulage par injection.

Elle relie la buse de la machine d'injection ou la buse de canal chaud au moule et assure un alignement précis, une étanchéité adéquate et un flux de matière stable pendant la production.

Tous les composants sont fabriqués strictement sur une base sur mesure / OEM, conformément aux dessins du client et aux exigences de conception du moule.

Description du produit

Ce composant est conçu pour guider et supporter le flux de plastique fondu de la machine d'injection ou du système de canal chaud vers la cavité du moule.

Les caractéristiques structurelles typiques comprennent :

• Alésage intérieur usiné avec précision

• Échelons de centrage concentriques extérieurs

• Base à bride pour un positionnement stable

• Corps en acier à outils trempé

Selon la structure du moule, il peut fonctionner comme :

• Une bague d'injection dans les moules à canaux froids

• Un siège de buse dans les systèmes de moules à canaux chauds

• Une bague de centrage centrale dans les moules à haute cavité

Un alignement correct entre la buse d'injection et le moule est essentiel. Même de légers écarts peuvent entraîner des fuites, de l'usure ou un remplissage instable.

Applications

Moules d'emballage

• Moules de bouchons de bouteilles

• Moules de contenants à parois minces

• Moules d'emballage multi-cavités à haute vitesse

Moules médicaux et de laboratoire

• Moules de consommables médicaux

• Moules de composants de diagnostic de haute précision

• Systèmes de moules de production en salle blanche

Moules d'injection généraux

• Systèmes à canaux froids

• Systèmes à canaux chauds

• Moules de production multi-cavités

Capacités de précision et de fabrication

Nous nous concentrons sur la précision dimensionnelle et la stabilité structurelle pour assurer la performance à long terme des moules.

Capacité de contrôle typique :

• Concentricité : ≤ 0,005–0,01 mm

• Précision de l'alésage : contrôlée selon la tolérance du dessin

• État de surface (zone d'alésage) : Ra ≤ 0,4 μm

• Dureté : personnalisée selon l'application

• Contrôle du traitement thermique pour la résistance à l'usure

Le processus de fabrication comprend :

• Tournage et fraisage CNC

• Alésage de précision

• Rectification cylindrique

• Traitement thermique contrôlé

• Inspection complète par machine à mesurer tridimensionnelle (MMT)

• Contrôle de la cohérence des lots

Chaque pièce est inspectée pour garantir la précision de l'alignement et la performance d'installation répétable.

Alignement stable et performance d'étanchéité de la matière fondue

Dans les systèmes de moulage par injection, l'alignement entre la buse de la machine et l'entrée du moule est essentiel.

Si la bague d'injection ou le siège de buse présente :

• Un écart de concentricité

• Un désalignement de l'alésage

• Des problèmes d'état de surface

Cela peut entraîner :

• Une fuite de matière fondue

• Une usure excessive

• La formation de bavures

• Un remplissage instable

• Une fréquence de maintenance accrue

En maintenant un contrôle géométrique strict et une stabilité des matériaux, nous aidons nos clients à obtenir :

• Une performance d'étanchéité fiable

• Un flux de matière stable

• Une réduction des temps d'arrêt

• Une durée de vie plus longue du moule

Pour les moules d'emballage et médicaux à haute vitesse, la stabilité structurelle affecte directement l'efficacité de la production.

Ce dont nous avons besoin pour un devis

Pour fournir un devis précis, veuillez partager :

1. Dessin 2D (format PDF)

2. Modèle 3D (STEP ou IGES de préférence)

3. Spécification du matériau

4. Exigence de dureté

5. Exigence de traitement de surface (le cas échéant)

6. Quantité commandée

Des informations techniques complètes nous permettent de fournir une évaluation précise et un délai de livraison.

FAQ

Questions générales

Q1 : Fournissez-vous des tailles standard ?
Non. Toutes les pièces sont fabriquées strictement selon les dessins du client.

Q2 : Quels matériaux sont couramment utilisés ?
Les matériaux courants comprennent le H13 (1.2344), le P20, le S136 et d'autres aciers à outils en fonction des exigences de température et d'usure.

Q3 : Pouvez-vous garantir la répétabilité dimensionnelle pour les commandes répétées ?
Oui. Nous conservons les enregistrements dimensionnels et les rapports d'inspection pour garantir la cohérence d'un lot à l'autre.

Questions sur les applications de canaux chauds / emballage

Q4 : Cette pièce peut-elle être associée à des marques spécifiques de canaux chauds ?
Oui. Nous fabriquons selon les dimensions de votre système de canal chaud et les exigences d'installation.

Q5 : Convient-elle aux moules à haute cavité ?
Oui. Nous contrôlons la concentricité et la précision de l'alésage pour assurer des performances stables dans les systèmes de moules multi-cavités.

Contactez-nous

Si vous recherchez un fournisseur fiable de bagues d'injection ou de sièges de buse de canal chaud, veuillez nous envoyer vos dessins et informations sur la quantité.

Notre équipe fournira :

• Une évaluation technique claire

• Des prix compétitifs

• Un délai de livraison confirmé

• Un support d'approvisionnement stable à long terme

Nous nous concentrons sur la précision, la répétabilité et la fiabilité de la livraison pour les applications de moules d'emballage et médicaux.
