Aperçu du produit

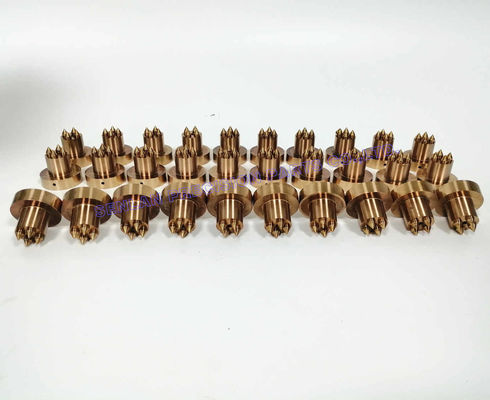

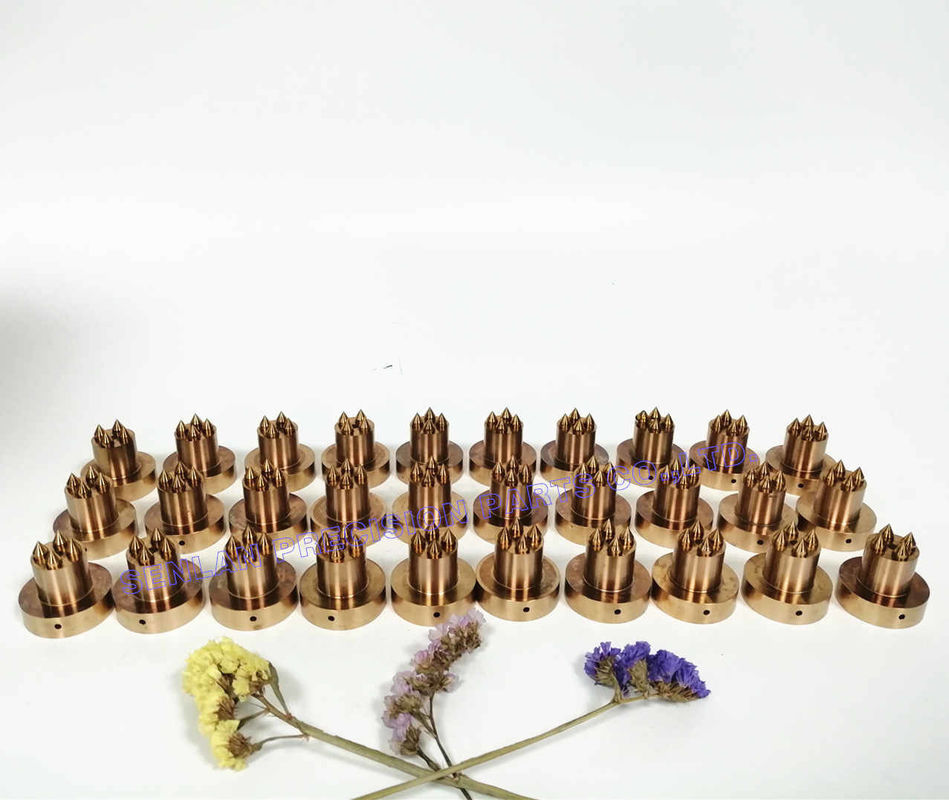

Les inserts de moule en cuivre-béryllium (CuBe) sont des composants spécialisés utilisés dans les moules d'injection plastique pour évacuer la chaleur plus rapidement et stabiliser la température de moulage dans les zones où l'acier à outils standard ne peut pas refroidir efficacement. Grâce à la conductivité thermique élevée du CuBe, ces inserts contribuent à réduire le temps de cycle, à améliorer la qualité des pièces et à minimiser les défauts causés par un refroidissement inégal.
En tant que fabricant de composants de moules de précision sur mesure, nous produisons des inserts en CuBe selon les dessins du client avec une précision d'usinage contrôlée, une sélection appropriée du traitement thermique/de la condition de vieillissement et une finition de surface adaptée aux environnements de moulage par injection. Les inserts en CuBe sont couramment utilisés comme "zones de refroidissement intensif" localisées à l'intérieur des moules, en particulier autour des sections épaisses, des nervures, des bossages, des poches profondes et des surfaces cosmétiques où la chaleur a tendance à se concentrer.
Description du produit
Un insert en cuivre-béryllium est généralement installé dans des régions ciblées du moule pour augmenter le transfert de chaleur et maintenir un refroidissement uniforme de la pièce. Comparé à l'acier, le CuBe peut offrir une conductivité thermique considérablement plus élevée, permettant une solidification plus rapide et un moulage plus stable.
Ce que les inserts en CuBe résolvent dans le moulage
- Points chauds causant le gauchissement, les marques d'enfoncement et l'instabilité dimensionnelle
- Temps de refroidissement long dû à une géométrie de pièce épaisse ou à un accès limité aux canaux de refroidissement
- Variation de température localisée affectant la brillance, le retrait ou la consistance de la pièce
Formes courantes d'inserts en CuBe
- Inserts côté mâle pour sections épaisses
- Inserts côté femelle pour surfaces cosmétiques
- Goujons de refroidissement / noyaux de refroidissement (selon la conception)
- Petits inserts amovibles positionnés près des zones problématiques
Notes sur le matériau CuBe
Les matériaux de moule en CuBe sont généralement sélectionnés par nuance (couramment AMPCO18 ou équivalent) et fournis/traités dans des conditions spécifiques (traités en solution + durcis par vieillissement, ou durcis par précipitation) pour équilibrer :
- Conductivité thermique
- Résistance et dureté
- Comportement à l'usure dans les zones de contact
Important : le CuBe n'est pas "une solution universelle". Le placement de l'insert, la nuance, la condition de dureté et le traitement de surface doivent correspondre à la fonction du moule et à la résine traitée.
Applications
Les inserts en CuBe sont utilisés dans les moules d'injection plastique où l'efficacité du refroidissement et l'uniformité de la température sont critiques. Les applications typiques côté moule comprennent :
- Zones de refroidissement de points chauds près des parois épaisses, des bossages et des poches profondes
- Zones sujettes aux marques d'enfoncement et au gauchissement
- Régions où les canaux de refroidissement ne peuvent pas être placés suffisamment près
- Moules visant un temps de cycle court et une production à haut volume
- Surfaces cosmétiques nécessitant un contrôle de température stable
Étant donné que votre page produit concerne un composant de moule, nous nous concentrons sur les cas d'utilisation fonctionnels du moule plutôt que de revendiquer des industries/produits finaux spécifiques.
Capacités de précision et de fabrication
Processus de fabrication
- Tournage/fraisage CNC de précision pour géométries complexes
- EDM / électroérosion à fil selon la conception
- Rectification de précision pour surfaces d'accouplement et de référence
- Finition de surface pour zones de contact fonctionnelles
- Support de revêtement optionnel (selon l'application)
Contrôles clés pour les inserts en CuBe
- Contrôle strict des surfaces d'ajustement et des références pour un assemblage fiable
- Transitions douces aux interfaces des inserts pour supporter le flux de chaleur et réduire la concentration de contraintes
- Inspection dimensionnelle conforme aux dessins du client
- Manipulation appropriée pour éviter d'endommager les surfaces d'étanchéité, de fermeture ou de contact cosmétique
Documentation de qualité
- Des rapports d'inspection dimensionnelle sont disponibles
- Certification matière disponible sur demande
- Options de traçabilité et de marquage (selon spécification)
Valeur client pour un refroidissement plus rapide et un moulage stable
Temps de cycle plus court
L'amélioration du transfert de chaleur peut réduire le temps de refroidissement, souvent la plus grande partie d'un cycle de moulage par injection, contribuant ainsi à augmenter la productivité et à réduire le coût par pièce.
Meilleure qualité des pièces
En réduisant les points chauds et les gradients de température, les inserts en CuBe aident à minimiser les problèmes courants tels que les marques d'enfoncement, le gauchissement, la variation de brillance et le retrait incohérent.
Fenêtre de production plus stable
Un meilleur contrôle thermique offre une fenêtre de processus plus large et plus répétable, ce qui permet une production constante sur de longues séries.
Solution ciblée sans refonte complète du moule
Les inserts en CuBe peuvent être utilisés stratégiquement pour améliorer les performances dans les zones problématiques sans avoir à repenser l'ensemble du système de refroidissement.
Ce dont nous avons besoin pour un devis
Pour établir un devis précis pour les inserts de moule en CuBe, veuillez fournir :
- Dessin 2D et/ou CAO 3D (STEP/IGES)
- Emplacement/fonction de l'insert dans le moule (côté mâle/côté femelle, zone de point chaud, etc.)
- Nuance de CuBe préférée (si connue) ou exigences de performance (priorité au refroidissement vs priorité à la résistance)
- Dureté/condition requise (si spécifiée)
- Tolérances et dimensions critiques (références, ajustements, fermetures)
- Exigence de finition de surface (Ra, niveau de polissage ou exigence de surface de contact)
- Quantité et délai de livraison cible
- Toutes notes spéciales : revêtement, marquage, certification, format d'inspection
Si vous n'êtes pas sûr de la nuance/condition, partagez votre type de résine et vos préoccupations de moulage (temps de cycle, marques d'enfoncement, gauchissement). Nous pouvons vous recommander une option pratique.
FAQ générales
Q1 : Êtes-vous un fabricant ou une société de négoce ?
Nous sommes un fabricant de composants de moules de précision sur mesure, spécialisé dans l'usinage CNC, l'EDM, la rectification et la finition pour les pièces de moules d'injection.
Q2 : Pouvez-vous fabriquer strictement selon nos dessins et tolérances ?
Oui. Nous fabriquons selon vos exigences de dessin et pouvons suivre votre système de référence/tolérances.
Q3 : Fournissez-vous des rapports d'inspection et des certificats matière ?
Oui. Des rapports d'inspection et des certificats matière peuvent être fournis sur demande.
FAQ spécifiques au CuBe
Q4 : Pourquoi utiliser du cuivre-béryllium dans un moule d'injection ?
Le CuBe est principalement utilisé pour sa conductivité thermique élevée, aidant à évacuer la chaleur rapidement et à améliorer l'uniformité du refroidissement dans les zones de points chauds.
Q5 : Le CuBe est-il utilisé pour toute la cavité/le mâle ?
Généralement pas. Le CuBe est couramment utilisé comme insert localisé dans les régions de points chauds. Les cavités entièrement en CuBe sont moins courantes en raison du coût et des considérations de conception.
Q6 : Le CuBe s'use-t-il plus rapidement que l'acier à outils ?
Le CuBe peut être plus tendre que l'acier à outils trempé, selon la nuance et la condition. Il est généralement utilisé lorsque la performance de refroidissement est la priorité, et les surfaces d'usure/de contact sont gérées par la conception ou le traitement de surface si nécessaire.
Q7 : Y a-t-il des considérations de manipulation spéciales pour le CuBe ?
Oui. L'usinage et la finition nécessitent des contrôles appropriés. Nous suivons un processus contrôlé et pouvons prendre en charge les exigences de documentation en fonction des besoins de votre projet.
Version ingénierie
Envoyez vos fichiers 3D/2D et identifiez la zone de point chaud que vous souhaitez améliorer. Nous vous aiderons à évaluer le placement de l'insert en CuBe et vous fournirons un plan de fabrication axé sur l'efficacité du refroidissement et un moulage stable.
