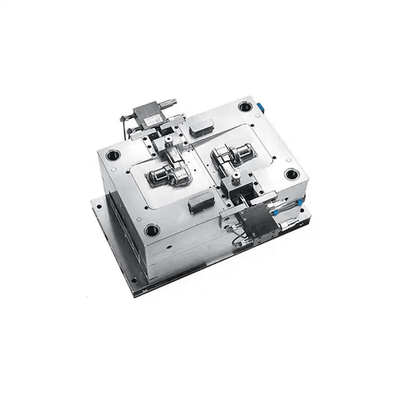

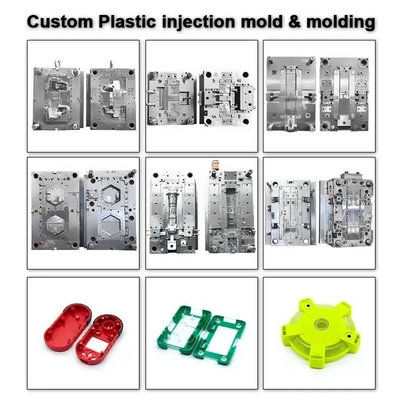

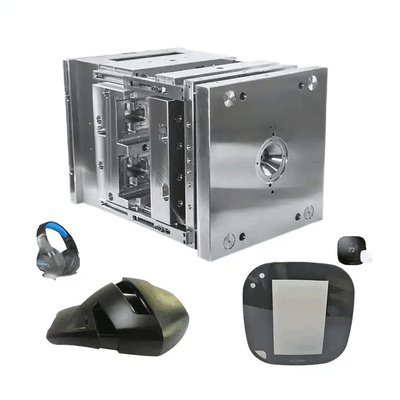

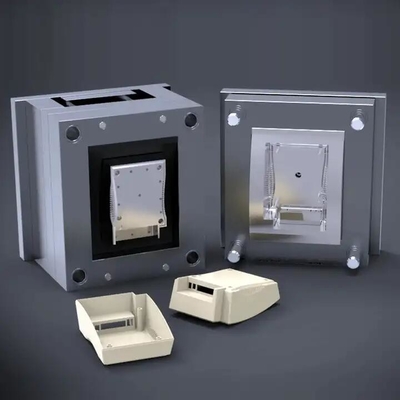

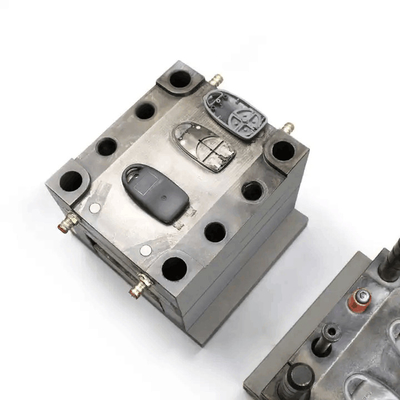

Moule d'injection plastique

Composants électroniques et pièces de forme spéciale | Outillage personnalisé pour produits 3C

Présentation du produit

Nous sommes spécialisés dans la conception et la fabrication demoules d'injection plastique de précision pour composants électroniques et pièces en plastique de forme spéciale, largement utilisés dans l'électronique grand public 3C.

Les composants électroniques et les pièces structurelles irrégulières nécessitent plus qu'une simple capacité de moulage. Ils exigent :

• Haute précision dimensionnelle

• Intégrité structurelle stable

• Compatibilité d'assemblage fiable

• Qualité cosmétique constante

Nosmoules d'injection personnalisés pour produits 3Csont développés strictement selon les données 3D et les exigences de production du client, couvrant la conception du moule, l'usinage, l'assemblage et la validation d'essai.

Domaines d'application

Cette solution de moule d'injection plastique est couramment utilisée pour :

• Boîtiers de composants électroniques

• Pièces en plastique de connecteurs

• Caches et supports structurels de capteurs

• Composants en plastique de forme spéciale

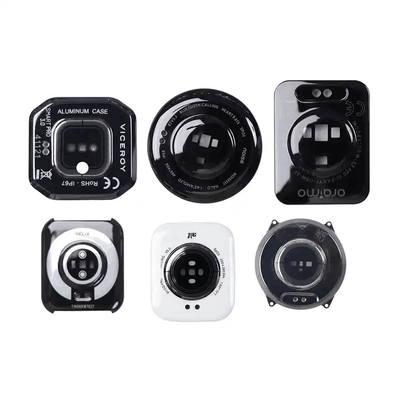

• Pièces structurelles personnalisées 3C

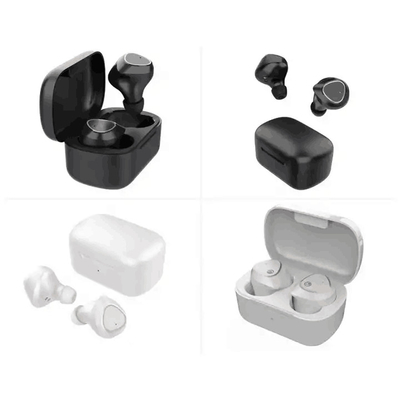

• Boîtiers de produits électroniques grand public de précision

Ces applications impliquent généralement des structures compactes, une géométrie complexe et des tolérances serrées.

Focus d'ingénierie clé

Les moules d'injection pour composants électroniques et pièces de forme spéciale présentent des défis d'ingénierie uniques.

1) Géométrie complexe et conception de pièces de forme spéciale

Les formes irrégulières comprennent souvent :

• Nervures fines et contre-dépouilles internes

• Structures à encliquetage ou de verrouillage

• Petites cavités internes

• Exigences de dépouille multidirectionnelles

La conception du moule doit assurer :

• Stratégie de ligne de joint appropriée

• Système d'éjection contrôlé

• Structure de fermeture précise

• Remplissage équilibré pour éviter les remplissages incomplets

La géométrie complexe augmente l'importance de la validation structurelle lors de la conception du moule.

2) Compatibilité des matériaux (ABS / TPU / TPR)

Différents produits 3C nécessitent différentes caractéristiques de matériaux :

• ABS pour les boîtiers électroniques rigides

• TPU pour les pièces de protection flexibles

• TPR pour les composants au toucher doux

La disposition des canaux d'alimentation, la position des points d'injection et le système de refroidissement sont optimisés en fonction du retrait et du comportement d'écoulement du matériau.

3) Précision dimensionnelle et stabilité d'assemblage

Les composants électroniques doivent s'intégrer précisément avec des pièces métalliques ou des PCB.

• La compensation du retrait est intégrée dans la conception du moule

• Contrôle des tolérances pour les caractéristiques d'accouplement

• Système d'alignement de moule stable

• Contrôle du gauchissement grâce à la conception du refroidissement

La stabilité dimensionnelle assure une performance d'assemblage constante.

4) Qualité de surface et contrôle de l'apparence

De nombreuses pièces 3C sont des composants visibles ou semi-visibles.

• Placement contrôlé des points d'injection pour réduire les lignes de soudure

• Polissage de cavité optimisé ou finition texturée

• Prévention des bavures grâce à un ajustement de précision

• Distribution équilibrée de la pression d'injection

La constance de la surface affecte directement la perception du produit.

Spécifications du moule

• Type de produit : Moule d'injection plastique pour composants 3C et électroniques

• Matériaux du produit : ABS / TPU / TPR / plastiques personnalisés

• Type de point d'injection : Point d'injection latéral / Point d'injection secondaire / Point d'injection fin / Point d'injection en éventail / Point d'injection direct

• Système de canaux d'alimentation : Canal chaud ou canal froid

• Acier du moule : 1.2343 ESR / NAK80 / S136 ou équivalent

• Embase de moule : LKM / HASCO / DME / FUTABA

• Durée de vie du moule : Jusqu'à 1 000 000 de cycles

• Formats de dessin pris en charge : STP / STEP / IGS / PRT / X_T

• MOQ : 1 jeu

Capacités de fabrication

Nous fabriquons des moules à cavité unique et à cavités multiples selon les exigences du projet.

• Taille maximale du moule : 2500 × 2000 × 1500 mm

• Précision d'usinage : ±0,005 mm

• Précision d'injection : ±0,03 mm

• Délai de livraison : 25 à 45 jours, selon la complexité

L'équipement de précision interne comprend :

• Centres d'usinage CNC

• Électroérosion et électroérosion miroir

• Machines de découpe fil

• Machine à mesurer tridimensionnelle (MMT)

Chaque moule subit une inspection dimensionnelle et un moulage d'essai avant expédition.

Processus de développement de projet

1. Examen des données 3D et analyse DFM

2. Confirmation de la conception de la structure du moule

3. Usinage de précision et traitement par électroérosion

4. Assemblage et ajustement du moule

5. Moulage d'essai et validation structurelle

6. Optimisation et approbation finale

Ce processus permet de réduire les risques lors de la production de pièces de forme spéciale.

Pourquoi choisir SENLAN

• Expérience dans les moules de précision pour composants électroniques

• Capacité à traiter des pièces en plastique complexes et irrégulières

• Précision d'usinage stable et contrôle qualité structuré

• Support pour le développement d'outillage personnalisé pour produits 3C

• Fabrication efficace avec un délai de livraison contrôlé

• Support technique après-vente d'un an

Notre objectif est de fournir des solutions d'outillage fiables pour les applications électroniques et 3C.

FAQ techniques

Q1 : Pouvez-vous traiter des pièces en plastique complexes de forme spéciale ?
Oui. La structure du moule est optimisée pour les contre-dépouilles, les parois fines et la géométrie complexe.

Q2 : La conception de moules à cavités multiples est-elle prise en charge ?
Oui. Des configurations à cavité unique ou multiple peuvent être développées en fonction du volume de production.

Q3 : Comment la précision dimensionnelle est-elle contrôlée ?
Grâce à l'usinage de précision (±0,005 mm), à un alignement de moule stable et à une vérification par moulage d'essai.

Q4 : Pouvez-vous prendre en charge des matériaux flexibles comme le TPU ou le TPR ?
Oui. La conception du moule et la disposition des canaux d'alimentation sont ajustées en fonction des caractéristiques du matériau.

Q5 : Fournissez-vous une production par injection après achèvement du moule ?
Oui. Un service de production peut être organisé en fonction des exigences du client.

Demander un devis

Pour recevoir un devis pour unMoule d'injection plastique pour composants électroniques ou pièces de forme spéciale, veuillez fournir :

• Fichiers produit 3D

• Spécification du matériau

• Exigences de finition de surface

• Volume de production estimé

• Délai cible

Notre équipe d'ingénierie examinera vos données et fournira une proposition de moule détaillée.
