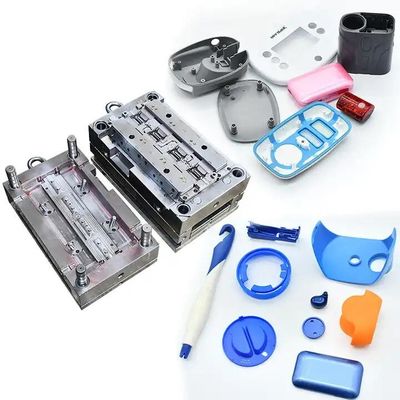

3C produit moule d'injection.

Moule d'injection de produits 3C de précision | Outillage sur mesure

Présentation du produit

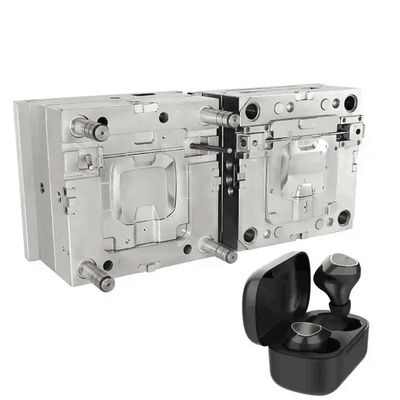

Nous sommes spécialisés dans la conception et la fabrication de moules d'injection personnalisés pour les coques en plastique d'écouteurs Bluetooth, largement utilisés dans les produits électroniques grand public 3C.

Les coques d'écouteurs Bluetooth sont des composants compacts et sensibles à l'apparence qui nécessitent :

• Haute précision dimensionnelle pour l'assemblage interne

• Surfaces cosmétiques propres pour les zones extérieures visibles

• Épaisseur de paroi stable pour un moulage équilibré

• Performances fiables en production à haut volume

Ce type de moule d'injection de produits 3C est développé strictement selon les données 3D et les spécifications techniques du client, couvrant la conception du moule, l'usinage de précision, l'assemblage et la validation des essais.

Notre objectif est de livrer des moules qui non seulement réussissent l'échantillonnage, mais fonctionnent également de manière stable en production de masse.

Scénarios d'application

Ce moule d'injection personnalisé est généralement utilisé pour :

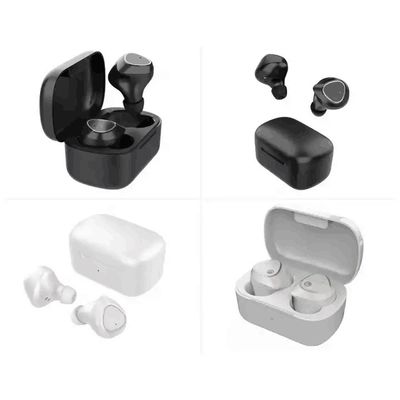

• Écouteurs Bluetooth avec coques en plastique

• Boîtiers d'écouteurs TWS

• Composants de boîtiers de chargement

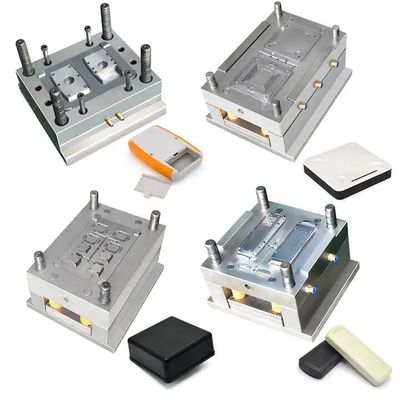

• Petits boîtiers d'électronique grand public de précision

• Pièces en plastique 3C sensibles à l'apparence

Ces produits exigent un contrôle strict des tolérances et une qualité de surface constante.

Principaux axes d'ingénierie des moules

Les moules d'injection pour les coques d'écouteurs Bluetooth sont différents des moules industriels généraux.
Les principaux défis résident dans le contrôle de l'apparence, l'ajustement de précision et la gestion de la déformation.

1) Contrôle de la surface cosmétique

Les coques d'écouteurs sont des pièces extérieures visibles. Même les défauts de surface mineurs sont inacceptables.

• Position de la ligne d'injection optimisée pour réduire les lignes de soudure

• Équilibre du flux contrôlé pour minimiser les marques d'enfoncement

• Polissage de cavité de précision ou finition texturée

• Alignement précis de la ligne de joint pour éviter les bavures

La stabilité de la surface est essentielle pour l'électronique grand public.

2) Ajustement de précision et précision structurelle

La coque doit être assemblée avec précision avec les cartes PCB, les haut-parleurs, les batteries et les composants internes.

• Contrôle dimensionnel serré des caractéristiques internes

• Conception appropriée de la structure de fermeture

• Compensation du retrait lors de la conception du moule

• Alignement stable du moule pour maintenir la tolérance d'assemblage

Le rendement de l'assemblage dépend directement de la précision du moule.

3) Contrôle des parois minces et du gauchissement

Les coques d'écouteurs Bluetooth présentent souvent des structures à parois minces.

• Système de canaux et de portes équilibré

• Disposition de refroidissement optimisée

• Contrôle des contraintes lors du remplissage

• Analyse Moldflow si nécessaire

L'objectif est de maintenir la stabilité dimensionnelle après le moulage.

Spécifications du moule

• Type de moule : Moule d'injection personnalisé pour produits 3C

• Matériau du produit : Plastique (selon spécification du client)

• Type de porte : Porte latérale / Sous-porte / Porte à pointe / Porte éventail / Porte directe

• Système de canaux : Canal chaud ou canal froid

• Matériau du moule : 1.2343 ESR / NAK80 / S136 ou équivalent

• Embase de moule : LKM / HASCO / DME / FUTABA

• Durée de vie du moule : Jusqu'à 1 000 000 de cycles (selon le matériau et la conception)

• Format de dessin pris en charge : STP / STEP / IGS / PRT / X_T

• MOQ : 1 jeu

Capacités de fabrication

Notre installation d'outillage prend en charge les moules 3C à cavité unique et à cavités multiples.

• Taille maximale du moule : 2500 × 2000 × 1500 mm

• Précision d'usinage : ±0,005 mm

• Précision d'injection : ±0,03 mm

• Délai de livraison : 25–45 jours, selon la complexité du moule

L'équipement interne comprend :

• Centres d'usinage CNC de haute précision

• Électroérosion et électroérosion miroir

• Machines de découpe fil

• Machine à mesurer tridimensionnelle (MMT)

Chaque moule subit une inspection dimensionnelle et un moulage d'essai avant la livraison.

Flux de travail du projet

1. Examen des données 3D et analyse DFM

2. Confirmation de la conception de la structure du moule

3. Préparation de l'acier et usinage brut

4. Usinage de précision et électroérosion

5. Assemblage et ajustement du moule

6. Essai du moule et optimisation des paramètres

7. Inspection finale et expédition

Ce flux de travail structuré réduit les itérations d'essai et améliore la qualité du premier coup.

Pourquoi travailler avec nous

• Expérience dans les moules de précision pour l'électronique grand public 3C

• Familiarité avec les pièces structurelles compactes et sensibles à l'apparence

• Usinage stable soutenu par un équipement de précision interne

• Communication technique claire tout au long du projet

• Support après-vente d'un an

Nous nous concentrons sur les moules qui fonctionnent de manière fiable en production, pas seulement sur l'approbation initiale.

FAQ techniques

Q1 : Combien d'essais de moule sont généralement nécessaires avant la production de masse ?
Le nombre d'essais dépend de la complexité du produit et des exigences d'apparence. Avec un examen DFM et une évaluation structurelle appropriés, le taux de réussite du premier essai peut être considérablement amélioré.

Q2 : Pouvez-vous contrôler les défauts cosmétiques tels que les lignes de soudure et les marques d'enfoncement ?
Oui. La conception de la porte, l'équilibre du flux et la finition de la cavité sont optimisés lors de la conception du moule pour réduire les défauts visibles. Le polissage de surface ou le contrôle de la texture sont effectués conformément aux normes d'apparence.

Q3 : Prenez-vous en charge les finitions de surface brillantes ou texturées ?
Oui. Les surfaces de cavité peuvent être polies miroir ou texturées selon les spécifications du client.

Q4 : Ce moule peut-il être conçu comme un moule à cavités multiples ?
Oui. Selon le volume de production et la taille de la pièce, les configurations à cavité unique et à cavités multiples sont prises en charge.

Q5 : Le support technique après-vente est-il disponible ?
Oui. Nous fournissons une assistance technique pour l'optimisation des paramètres et les ajustements nécessaires du moule après la livraison.

Demander un devis

Pour recevoir un devis pour un Moule d'injection personnalisé pour coque en plastique d'écouteurs Bluetooth, veuillez fournir :

• Fichiers produit 3D (STP / STEP / IGS, etc.)

• Spécification du matériau

• Exigences de finition de surface

• Volume de production attendu

• Délai cible

Notre équipe d'ingénierie examinera vos données et fournira une proposition de moule détaillée.
