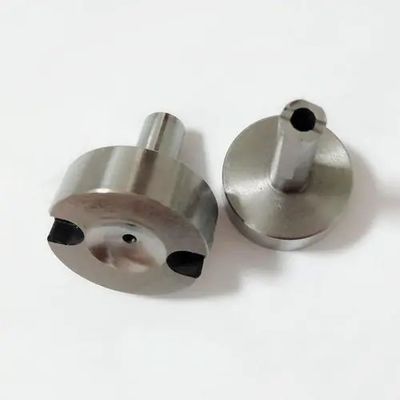

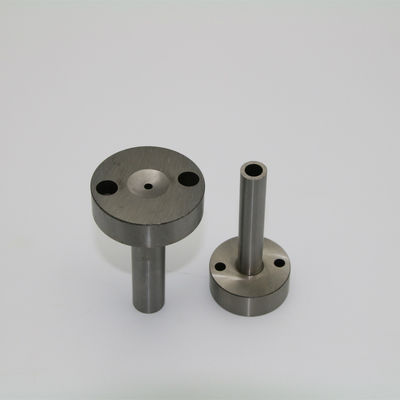

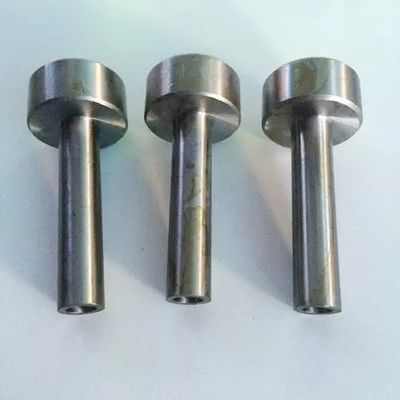

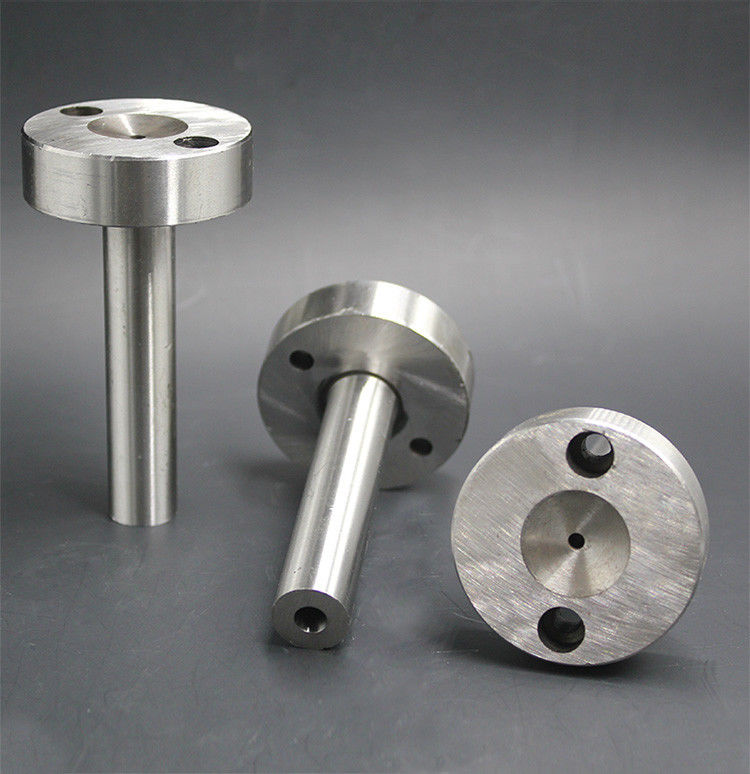

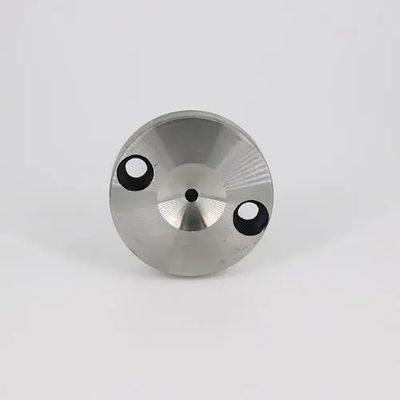

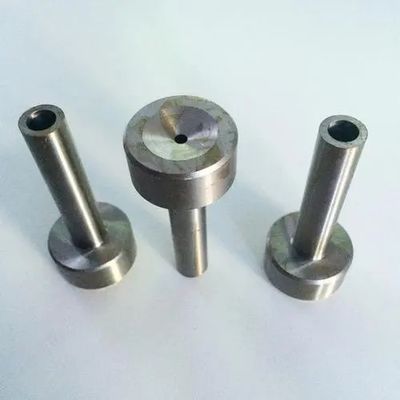

Unité de Noyau Coulissant SKD61

Pièces de Moule Pliable pour Systèmes de Moules d'Injection à Forte Charge

Aperçu du Produit

L'unité de noyau coulissant SKD61 est un composant mobile essentiel utilisé dans les moules d'injection qui nécessitent une action latérale ou un démoulage d'âme interne.

Ces unités sont couramment intégrées dans :

• Mécanismes de coulisseaux latéraux

• Systèmes de démoulage de pièces filetées

• Ensembles de noyaux pliables

• Sections de moules structurelles à forte charge

Fabriqué en acier à outils pour travail à chaud SKD61, l'unité de noyau coulissant est conçue pour résister aux mouvements mécaniques répétés, aux contraintes localisées et aux longs cycles de production sans instabilité dimensionnelle.

Ce composant est produit strictement sur une base sur plan, garantissant la compatibilité avec les structures de moules du client.

Les systèmes de coulisseaux sont généralement appliqués dans les moules pour :

• Composants automobiles en plastique

• Boîtiers de dispositifs médicaux

• Fermetures d'emballage avec filetages internes

• Pièces structurelles techniques 3C

• Moules de haute précision avec mouvement latéral

Dans ces applications, la précision du mouvement et la résistance à l'usure sont plus critiques que les simples valeurs de dureté.

Logique Matérielle – Pourquoi le SKD61

Le SKD61 (acier à outils pour travail à chaud) est sélectionné pour ses propriétés équilibrées :

• Bonne résistance à la fatigue thermique

• Haute ténacité aux chocs

• Dureté stable après traitement thermique

• Résistance à la fissuration sous charge cyclique

Plage de dureté de travail typique :
58–60 HRC, réglable en fonction de l'application.

Un traitement thermique uniforme et une détente sont essentiels pour maintenir la stabilité dimensionnelle pendant le fonctionnement.

Focus Ingénierie

Les unités de noyau coulissant ne sont pas des pièces statiques. Elles fonctionnent sous friction glissante et charge latérale.
La performance dépend du contrôle de la géométrie, de l'état de surface et de l'équilibre de dureté.

1) Ajustement et Alignement de Précision

Les zones de contrôle clés comprennent :

• Parallélisme des faces de glissement

• Perpendicularité par rapport aux surfaces de montage

• Concentricité le cas échéant

• Tolérance dimensionnelle jusqu'à ±0,002 mm

Un ajustement correct assure un mouvement fluide et réduit l'usure par contact inégal.

2) État de Surface et Gestion de la Friction

Finition de surface standard :
Ra 0,6 (personnalisable)

Traitements optionnels :

• Nituration

• Revêtements TiN / TiCN / AlTiN

• Oxyde noir

L'ingénierie de surface réduit le coefficient de friction et améliore la résistance à l'usure dans les moules à cycle élevé.

3) Répartition de l'Usure et Durée de Vie

Les unités coulissantes subissent :

• Mouvement avant/arrière répété

• Pression de contact aux surfaces de guidage

• Charge de choc lors de la fermeture du moule

Une géométrie optimisée et un rapport contrôlé dureté/ténacité réduisent l'écaillage et prolongent les intervalles de service.

Spécifications Techniques

• Type de Produit : Unité de Noyau Coulissant / Composant de Moule Pliable

• Matériau : SKD61

• Dureté : 58–60 HRC (personnalisable)

• Tolérance Dimensionnelle : ±0,002 mm (zones critiques)

• Finition de Surface : Ra 0,6 ou exigence spécifiée

• Traitement de Surface : Nituration / Revêtements PVD optionnels

• Type de Fabrication : Personnalisé (Fabriqué sur commande)

• Inspection : Inspection dimensionnelle à 100 % avant expédition

Capacité de Fabrication

Le traitement de précision comprend :

• Usinage CNC

• EDM et EDM miroir

• EDM fil

• Rectification de surface

• Rectification cylindrique

• Inspection CMM

Les surfaces de glissement critiques sont rectifiées pour assurer la stabilité géométrique et la répétabilité à long terme.

Qualité et Répétabilité

Chaque unité est vérifiée pour :

• Distribution de la dureté

• Conformité dimensionnelle

• Intégrité de surface

• Alignement fonctionnel

Les commandes répétées sont fabriquées selon les mêmes spécifications de base pour assurer l'interchangeabilité.

Fabrication OEM / Personnalisée

Nous fabriquons les unités de noyau coulissant strictement selon :

• Dessins du client (2D / 3D)

• Exigences de dureté spécifiées

• Traitements de revêtement définis

• Intégration spécifique à la structure du moule

Les conceptions personnalisées et compatibles avec les standards sont prises en charge.

FAQ Techniques

Q1 : Pourquoi ne pas utiliser un acier de dureté supérieure ?
Une dureté excessive peut réduire la ténacité. Le SKD61 offre un équilibre qui minimise le risque de fracture sous charge cyclique.

Q2 : Les revêtements peuvent-ils remplacer la nitruration ?
Les revêtements améliorent la résistance à l'usure de surface, mais la dureté du substrat et le traitement thermique restent fondamentaux.

Q3 : Comment la douceur de glissement est-elle assurée ?
Grâce à une finition de surface contrôlée, au parallélisme et à l'ajustement précis des composants d'accouplement.

Q4 : Les applications automobiles à cycle élevé sont-elles prises en charge ?
Oui. Le composant convient aux moules à grand volume avec une sélection appropriée du matériau et du traitement de surface.

Q5 : La personnalisation complète est-elle disponible ?
Oui. Toutes les unités de noyau coulissant sont produites selon les dessins du client.

Demander une Proposition Technique

Veuillez fournir :

• Dessins 2D ou 3D

• Exigences de dureté

• Préférence de traitement de surface

• Détails de l'application (taux de cycle, type de matériau)

Notre équipe d'ingénierie examinera vos spécifications et vous fournira une proposition de fabrication.
